TP 4 : Les roches métamorphiques caractéristiques d'une zone de subduction

L'observation d'une roche à l'oeil nu renseigne le géologue sur les conditions de sa formation mais le microscope polarisant est parfois indispensable pour préciser sa structure ou son contenu minéralogique.

Dans une zone de subduction, les roches de la plaque plongeante se transforment au fur et à mesure qu'elles s'enfoncent sous la plaque chevauchante. Dans de rares cas, des phénomènes tectoniques peuvent faire remonter ces roches. L'île de Groix est un exemple de ces lambeaux de lithosphère océanique qui ont échappé à leur recyclage dans le manteau.

Pb : quelles sont les caractéristiques des échantillons proposés qui permettent de les associer à une zone de subduction ?

Objectifs :

• Observer au microscope polarisant les lames minces des échantillons. (ne pas se précipiter sur l'analyseur, l'observation en lumière polarisée non analysée est très importante)

• Repérer les minéraux les plus caractéristiques de l'échantillon.

• Dessiner une petite partie de la lame montrant ces minéraux en LPnA et en LPA.

• Croiser votre observation avec les documents 1, 2 et 3 pour en déduire l'origine de la roche (là ou elle s'est formée et comment) : Vous replacerez chaque roche sur le schéma bilan.

Matériel :

Microscope polarisant

4 lames minces de roche :

Photo : E. Lacouture

Conseils pour le dessin :

• Inutile de tout dessiner, vous perdrez votre temps : sélectionnez une petite zone montrant 2 ou 3 espèces minérales.

• Commencez par tracer le cadre et séparez deux zones par un trait oblique : LpnA et LPA

• Dessinez au crayon de papier en nuances de gris sauf si vous avez les bonnes couleurs (de toutes façons, les teintes sont très variables!)

• Donc insistez sur le relief en jouant sur la force du trait et appliquez vous pour les craquelures et les clivages.

• Indiquez un maximum de précisions en légende

• N'oubliez pas le titre, l'échelle (diamètre de l'oculaire au plus petit grossissement = 4,5 mm) et le grossissement.

Exemple :

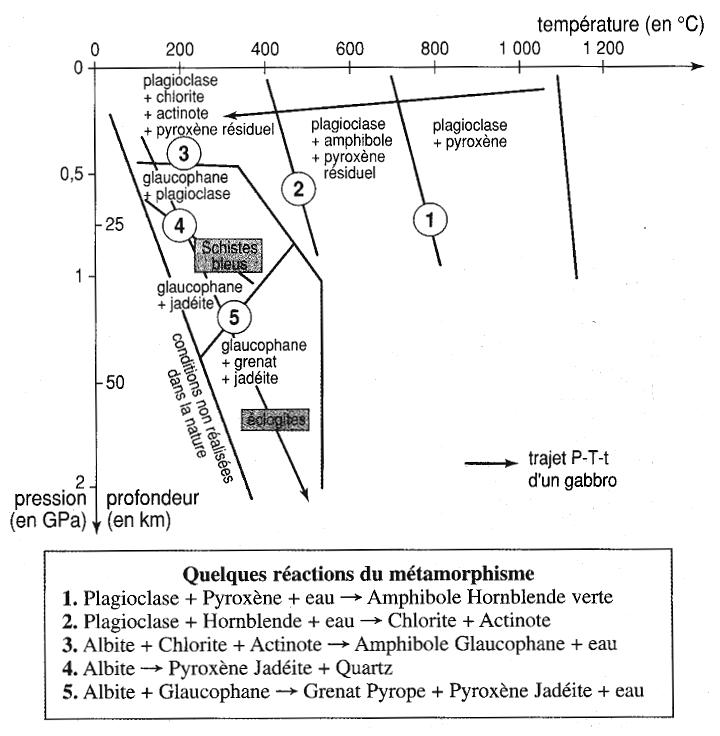

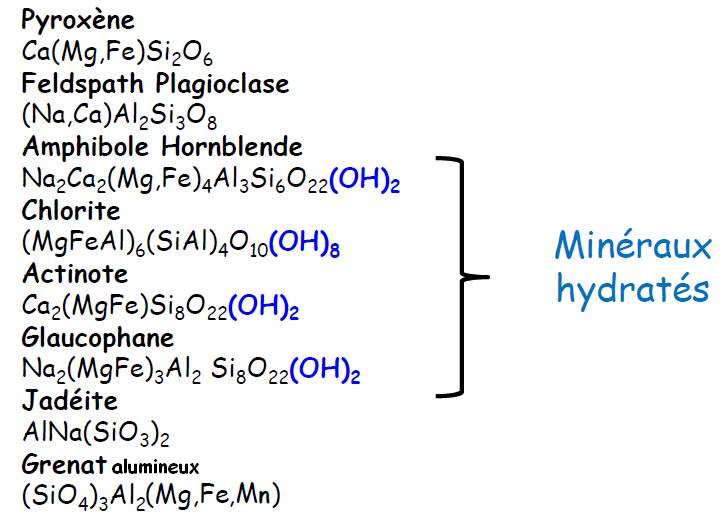

Document 1 : diagramme Pression-t°C, réactions métamorphiques et composition de quelques minéraux

Document 2 : analyse chimique à la microsonde du grenat observé en TP

Document 3 : coupe simplifiée au niveau d'une zone de subduction
